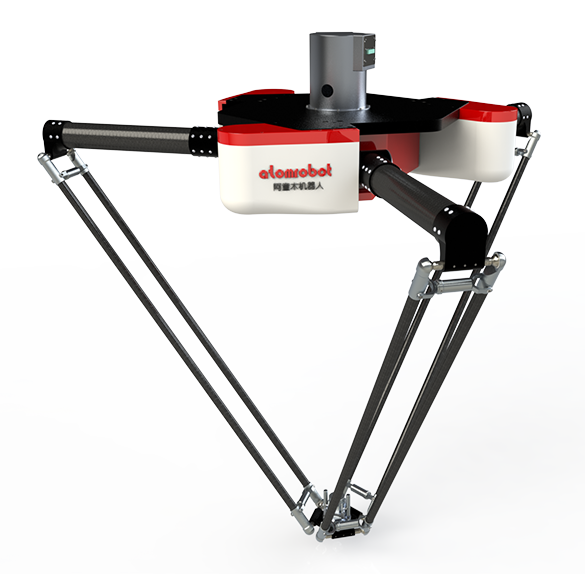

D3PM-2200-P25

高稳定性 超大空间 超重负载 高旋转精度
产品介绍

经典高速并联机器人构型,具有沿三维空间XYZ轴平动和绕Z轴旋转的功能特点,通过搭配高精度机器视觉系统,适于食品、医药等行业的高速生产作业,主要用于轻小散乱物料的装配、搬运、分拣等。

产品特点

1、标准循环时间小于0.67s,满足追求最高负载和最大空间需求

2、采用旋转伺服电机下置设计,轻松满足高精度旋转作业需求

3、非常适于食品、医药等行业的高速生产作业,主要用于较重型物料的装配、搬运、分拣等

立即咨询
并联构型经典产品

产品详细参数



最大
负载
机器人
本体
重复定位
精度
旋转
范围
允许负载
最大旋转惯量
主动臂
角度范围
输入电源 电源
容量
额定
功率
保存
温度
工作
环境
防护
等级
D3PM-2200-P25 3+1 25kg 重量 工作空间直径 位置 旋转 ±360º 0.224kg·㎡ 上摆 下摆 三相 Three-phase 380VAC -10%~+10%, 49~61HZ 15KVA 78.5kw -10℃~70℃ -10℃~50℃,RH≤80% IP55
153kg 2200mm 0.05mm 0.05º 33.2º 78.5º

负载-频次

名称 循环模式 运动距离
轨迹1 P1→P2→ P3→ P4 →P3 →P2 →P1 h=25, b=305
轨迹2 P1→P2→ P3→ P4 →P3 →P2 →P1 h=25, b=500
轨迹3 P1→P2→ P3→ P2 →P1 h=25, b=305
轨迹4 P1→P2→ P3→ P2 →P1 h=25, b=500
特别注意:图中节拍时间在实际条件下测得,但根据实际运用情况的不同(工具数据、路径半径、夹具启动等),节拍时间也会发生变化。

产品图纸

  • 01.外形尺寸及运动范围(mm)

  • 02.法兰(mm)

  • 03.基座安装(mm)
