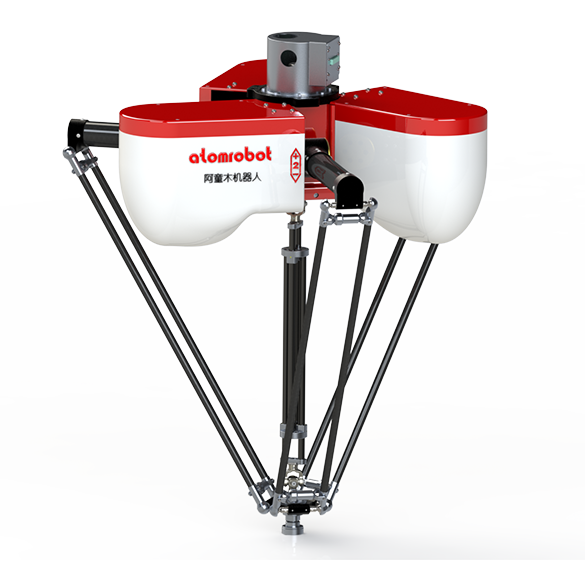

D3P-1100-P0

高速度 高精度 大空间 经济实用
产品介绍

经典高速并联机器人构型,具有沿三维空间XYZ轴平动和绕Z轴旋转的功能特点,通过搭配高精度机器视觉系统,适于食品、医药等行业的高速生产作业,主要用于轻小散乱物料的装配、搬运、分拣等。

产品特点

1、标准循环时间小于0.4s,满足追求最高速度和最经济需求

2、特殊旋转轴铰链设计,轻松应对高强度高频次重复运动需求

3、非常适于食品、医药等行业的高速生产作业,主要用于小型物料的装配、搬运、分拣等

立即咨询

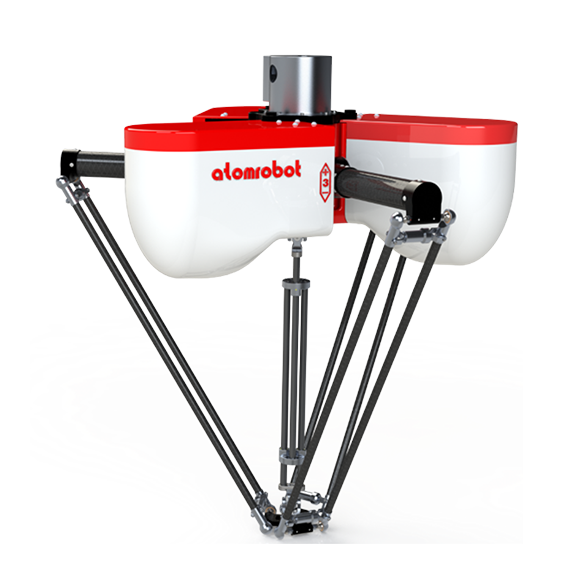

经典高速并联机器人构型

产品详细参数



最大
负载
机器人
本体
重复定位
精度
旋转
范围
允许负载
最大旋转惯量
主动臂
角度范围
输入电源 电源
容量
额定
功率
保存
温度
工作
环境
防护
等级
D3P-1100-P0 3+1 5kg 重量 工作空间直径 位置 旋转 ±360º 80x10⁻⁴kg·㎡ 上摆 下摆 三相 Three-phase 380VAC -10%~+10%, 49~61HZ 10KVA 6.1kw -10℃~70℃ -10℃~50℃,RH≤80% IP55
90.5kg 1100mm 0.05mm 0.1º 24.5º 73.5º

负载-频次

名称 循环模式 运动距离
轨迹1 P1→P2→ P3→ P4 →P3 →P2 →P1 h=25, b=305
轨迹2 P1→P2→ P3→ P4 →P3 →P2 →P1 h=25, b=500
轨迹3 P1→P2→ P3→ P2 →P1 h=25, b=305
轨迹4 P1→P2→ P3→ P2 →P1 h=25, b=500
特别注意:图中节拍时间在实际条件下测得,但根据实际运用情况的不同(工具数据、路径半径、夹具启动等),节拍时间也会发生变化。

产品图纸

  • 01.外形尺寸及运动范围(mm)

  • 02.法兰(mm)

  • 03.基座安装(mm)
